TGP系列导热硅胶垫片击穿电压与绝缘选型完整指南

发布时间:2026-10-24 | 作者:长江泓宇
内容摘要

导热垫片选型里,导热系数天天被挂在嘴边,击穿电压和体积电阻率却常被一句"绝缘的"带过。这篇把 TGP 系列四款常见型号的绝缘参数摊开对比,讲清从介电强度、体积电阻率到VO高绝缘系列的工程师选型逻辑,以及导热和绝缘在配方上此消彼长的关系,给高压电源、功率模块这类场景一套能直接落地的绝缘选型判据。

TGP系列导热硅胶垫片击穿电压与绝缘选型完整指南

一、一次耐压测试批量不通过,问题不在垫片质量

前年一个做工业电源的客户找过来,说一批 3kW 模块在出厂耐压测试(AC 1500V / 60s)时整批过不了,第一反应是怀疑导热垫片受潮或来料不良。

经过对导热垫片来复测,介电强度、体积电阻率都在规格书范围内,一点毛病没有。后来去看装配和选型,问题才浮出来:他们母线电压等级不低,但为了压结温,选的是 5.0 W/m·K 的高导热款。导热确实漂亮,可那款体积电阻率只有 1.0×10⁹ Ω·cm,在高压、高湿再加上板面清洁度不稳定的工况叠加下,绝缘裕量被一点点吃掉了。

换成 VO 系列之后问题消失——降到 1.0 W/m·K 的 TGP 1000VOUS,结温只上升了 4℃ 左右,耐压测试一次全过。

这件事我后来复盘过很多次,结论就一句:导热垫片不是"导热好"就完事。绝缘是有上限的,而这个上限跟导热系数基本是反着走的。

二、击穿电压、介电强度、体积电阻率,三个常被混着说的参数

跟客户沟通时发现,这几个词经常被当成一回事。其实它们各管一段,混着看很容易出错。

1. 击穿电压(Breakdown Voltage)

单位伏特(V)。指材料在特定条件下被击穿瞬间的电压值。规格书里的">5000 VAC"通常是按 ASTM D149 在特定电极、特定升压速率下测出来的。它跟厚度强相关——同一材料 1mm 和 3mm 的击穿电压不是一回事,多数规格书标注的是折算到标准厚度的数值。

2. 介电强度(Dielectric Strength)

单位 kV/mm。它是击穿电压除以厚度,更接近"材料本征绝缘能力"。选型时我更愿意看这个,因为它把厚度变量剔掉了,横向比较不同型号更公平。

3. 体积电阻率(Volume Resistivity)

单位 Ω·cm。衡量材料内部导电的难易程度,直接决定漏电流大小。10¹⁴ 以上属于优秀绝缘体;10⁹ 量级属于"能绝缘,但漏电流不可忽略"。高压场景里,这个参数往往比击穿电压更早暴露问题。

4. 介电常数(Dielectric Constant)

TGP 系列大致在 5.5 到 7.5 之间。导热越高的型号,介电常数往往越大。高频高压叠加的场合(比如开关电源的 dv/dt 很陡的节点),容性耦合会带来额外干扰,这个值值得留意。

三、TGP 系列四款常见型号的绝缘参数横评

把经常被拿来做对比的四款摊在一张表里,规律就很直白了。数据取自贝格斯官方规格,左侧三列是绝缘相关,右侧是导热相关。

型号(简称 / 曾用名) 介电强度
(VAC)
体积电阻率
(Ω·cm)
介电常数 导热系数
(W/m·K)
硬度
(Shore 00)
厚度范围 阻燃
TGP 800VOS
GPVOS / 原 VO Soft
> 6,000 1.0×10¹¹ 5.5 0.8 25 0.508–5.08 mm V-0
TGP 1000VOUS
GPVOUS / 原 VO Ultra Soft
6,000 1.0×10¹¹ 5.5 1.0 5 0.508–6.35 mm V-0
TGP HC3000
HC3.0 / 原 HC 3.0
> 5,000 1.0×10¹⁰ 6.5 3.0 15 0.508–3.175 mm V-0
TGP 5000
GP5000S35 / 原 5000S35
> 5,000 1.0×10⁹ 7.5 5.0 35 0.508–3.175 mm V-0

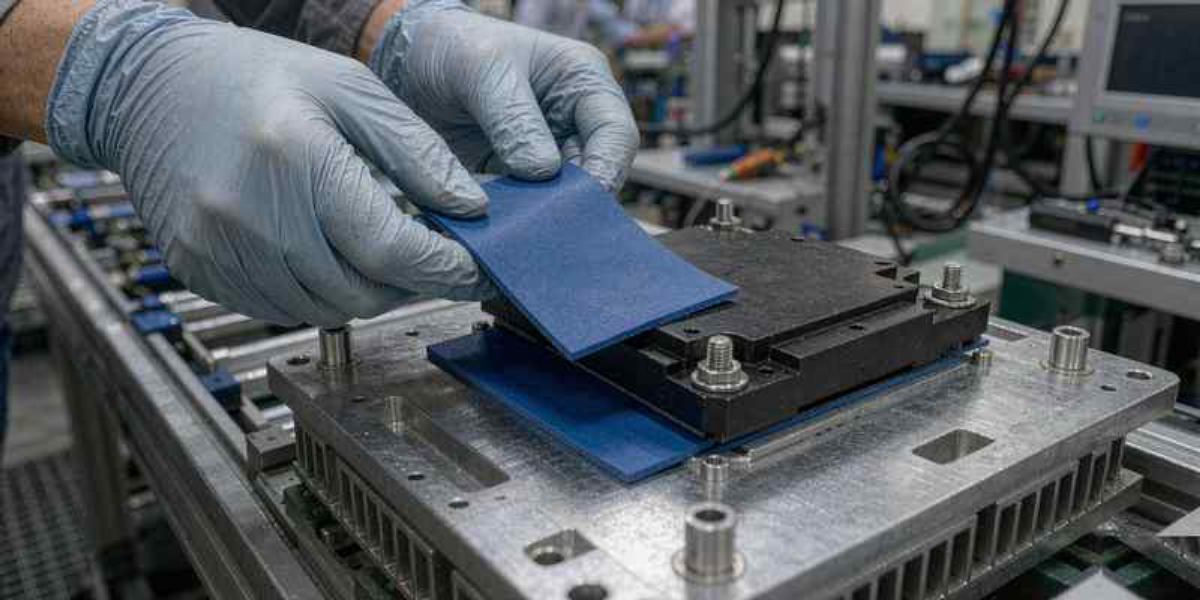

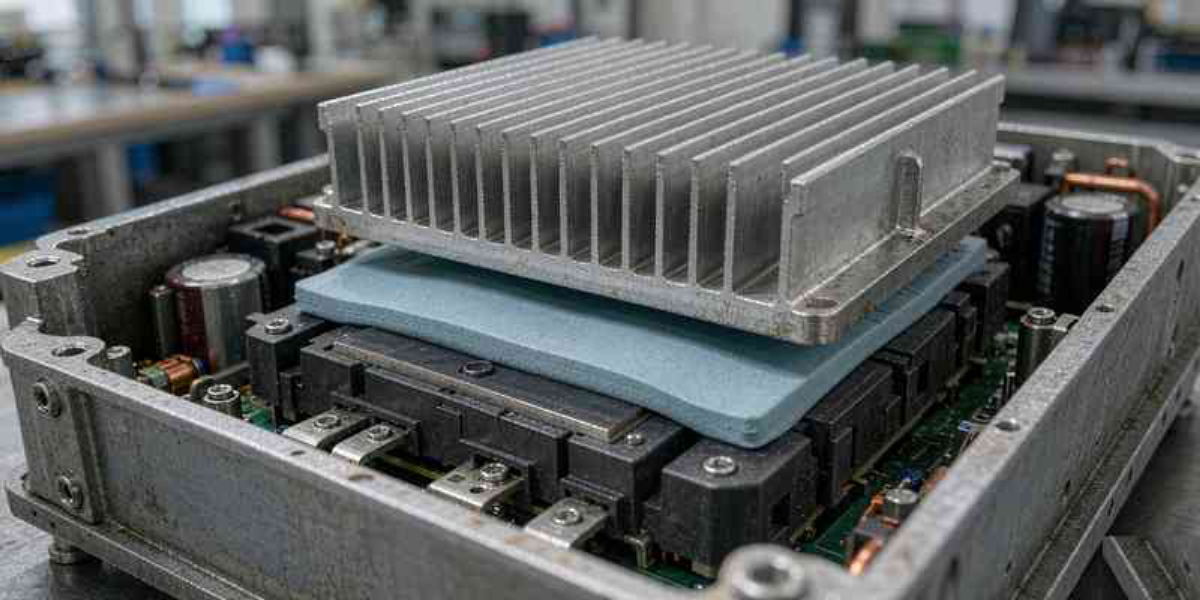

把导热硅胶垫片夹在 IGBT 功率模块与铝散热器之间

从表里能读出两个方向:VO 系列(800VOS、1000VOUS)介电强度 >6000 VAC、体积电阻率 10¹¹,但导热只有 0.8–1.0 W/m·K;TGP 5000 导热 5.0 W/m·K,体积电阻率却掉到 10⁹,与 VO 系列差了整整两个数量级。

四、为什么导热越高,绝缘往往越弱

这不是贝格斯一家的设计取舍,是配方层面的物理规律。

导热硅胶垫片靠掺入高导热陶瓷填料(氧化铝、氮化铝、氧化锌之类)来提升导热系数,填料填充率越高,导热通路越密,导热越好。但这些陶瓷颗粒与硅胶基体之间存在界面,填料彼此之间也会形成微观连通路径——这些路径同样会给漏电流提供通道。填充率一上去,体积电阻率自然就往下走。

所以市面上很少见到"导热 5 W/m·K 以上 + 体积电阻率 10¹⁴"的垫片。物理上很难同时满足,真做出来成本也不是常规项目能接受的。看到这类宣传,先问一句测试条件和厚度。

理解了这一层,选型顺序就该反过来:先定绝缘底线,再在底线之上挑导热最高的那款,而不是先挑导热最高的、再去指望它绝缘够用。

五、高压场景的绝缘选型三判据

判据一:先算工作电压与安规要求

  • 列出母线电压、隔离电压等级,以及是否需要加强绝缘(双重绝缘)。
  • 对照适用安规(如 IEC 62368-1、UL 60950-1 等)要求的耐压试验值。
  • 行业通行做法:垫片耐压值保留 2–3 倍裕量,别卡着线用。

判据二:看体积电阻率是否够

  • 低压信号(60V 以下):10⁹ 量级通常可以。
  • 工业电源(几百伏):建议 10¹⁰ 以上。
  • 高压、光伏、医疗隔离(1000V 以上):10¹¹ 起,这时基本就是 VO 系列的地盘。

判据三:留足厚度裕量

击穿电压按厚度折算,但薄垫片的实际介电强度往往低于厚垫片,且装配时的毛刺、异物更容易在薄壁上形成击穿点。高压场景别单纯为了降热阻把厚度压到极限。

六、三个容易踩的绝缘坑

坑一:拿导热系数当唯一指标。采购单上只写"5 W/m·K 导热垫片",供应商按最便宜的高导料给,绝缘参数根本没进评审。等到耐压测试或客户端失效率上来,成本早就翻倍了。

坑二:忽略表面污染和湿度。垫片表面沾了助焊剂残留、手指油污,或者车间湿度高,沿面漏电会明显上升。同一批料在实验室合格、在产线不合格,八成是这个原因。

坑三:以为"绝缘的"就都一样。"Electrically isolating"只是定性描述,10⁹ 和 10¹¹ 都是绝缘的,差两个数量级。规格书必须看具体数值,不能只看有没有这句话。

七、模切与装配:绝缘最容易在最后一步出事

做模切这行久了会发现,绝缘失效很少是材料本身的问题,多数出在最后几步。

  • 模切毛刺。刀模钝了、冲切间隙不对,边缘会带细小毛刺或微裂纹,高压下这些位置就是击穿起点。
  • 尺寸过小导致爬电距离不足。为了省成本把垫片裁得比发热体还小,边缘到金属件之间的沿面距离不够,绝缘再好也白搭。
  • 压缩过度。压得太狠会让玻纤增强层局部受损,或者把垫片挤到螺钉孔、金属柱上,形成短路通道。
  • 叠层使用。两层垫片叠起来用,界面之间夹进空气或污染物,绝缘和导热都会打折,能选到合适厚度就别叠。

八、常见问题

Q1:TGP 800VOS 和 TGP 5000 该怎么选?

先看绝缘底线。工作电压几百伏以上、有安规耐压要求的,选 TGP 800VOS 这类 VO 系列,导热 0.8 W/m·K 够用就行;如果绝缘要求宽松、结温才是主要矛盾(低压大电流 VRM、光驱、内存模块这类),再上 TGP 5000。顺序是先绝缘后导热。

Q2:击穿电压 >5000 VAC 够不够用?

看工作电压和安规裕量,常规做法是保留 2–3 倍。另外提醒一句:规格书数值多按标准厚度测得,0.5mm 薄片的实际耐压会低于厚片,高压场合别为了降热阻一味减薄。

Q3:体积电阻率只有 10⁹ Ω·cm,是不是就不绝缘了?

不是。10⁹ 仍属绝缘材料,只是相对 10¹¹、10¹⁴ 漏电流不可忽略。低压信号场景够用;几百伏以上的工业电源、光伏、医疗隔离,建议 10¹⁰ 以上,高压场合 10¹¹ 起。

Q4:为什么导热越高的垫片,绝缘参数反而越低?

因为导热依赖陶瓷填料的高填充率,而填料界面与颗粒间的微观通路同时给漏电流提供了路径。填充率上去,体积电阻率就下来。这是配方物理规律,选型只能接受这个取舍,把绝缘底线放在第一位。

选型速查

  • 高压 / 有安规耐压 / 隔离要求 → 选 VO 系列,TGP 800VOS(硬度 25,抗穿刺剪切更好)或 TGP 1000VOUS(硬度 5,超软,适合脆弱器件)。
  • 导热与绝缘都要兼顾 → TGP HC3000,3.0 W/m·K、10¹⁰、低模量玻纤增强,是折中位。
  • 绝缘宽松、结温吃紧 → TGP 5000,5.0 W/m·K,天然粘性贴合,适合 VRM、内存、BGA 这类场景。

所有型号均支持按间隙厚度与外形模切定制,可提供样品实测耐压与体积电阻率后再定稿。
