TGP导热垫片击穿电压选型：绝缘等级与耐压匹配

在散热模组中，导热垫片不仅要传热，还常承担着电气绝缘的功能——它夹在带电芯片或功率器件与接地的金属散热器之间，一旦绝缘失效，轻则设备短路烧毁，重则引发安全事故。这篇文章把GAP PAD TGP 1500、GAP PAD TGP 1000VOUS、GAP PAD TGP 3000、GAP PAD TGP 5000四型号的击穿电压、绝缘特性和耐压选型逻辑拆开来讲，帮采购和工程师按实际电压等级选对型号。

为什么击穿电压是导热垫片的隐性安全红线

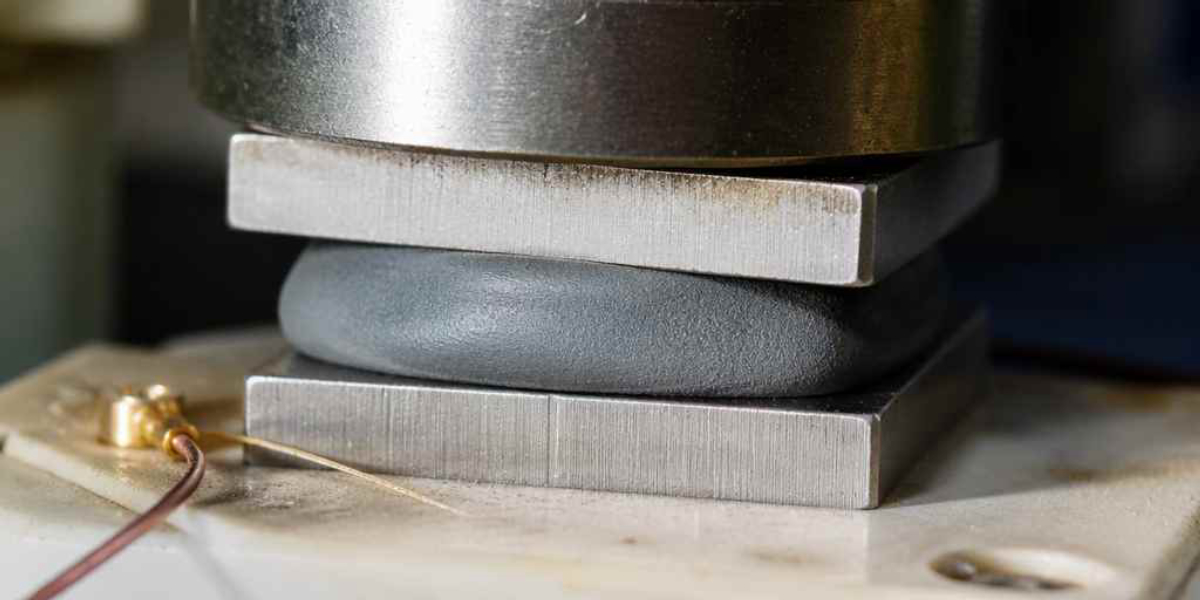

很多工程师选导热垫片时只看导热系数，忽略了击穿电压这个参数。实际上，在MOS管、IGBT、电源变压器等场景，器件引脚或焊盘与散热器之间的电压差可能高达几百甚至上千伏。如果垫片的击穿电压不足，电场会在材料内部形成导电通道，导致介质击穿——垫片从绝缘体变成导体，瞬间短路。

另一个容易被忽视的风险是爬电：垫片边缘或表面的导电污染物（灰尘、湿气、助焊剂残留）会在高压下形成沿面放电。因此，选型时不仅要看击穿电压本身，还要考虑体积电阻率、表面电阻率和材料的防潮性能。TGP系列四型号在这几项指标上差异明显，不能简单按导热系数高低来选。

TGP 1500：击穿电压最高，高压电源与充电桩首选

GAP PAD TGP 1500的击穿电压达到约6000 VAC，是四型号中最高的。这个耐压等级足以覆盖大多数工业电源、逆变器、充电桩模块和光伏设备的工作电压需求。例如380V三相工业电源的峰值电压约537V，加上开关尖峰和浪涌余量，实际瞬态电压可能超过1500V，TGP 1500的6000V击穿电压提供了4倍安全余量。

TGP 1500的体积电阻率约10¹⁴ Ω·cm，表面电阻率同样在高绝缘档位，适合对绝缘可靠性要求严苛的场景。它的硬度40 Shore 00偏高，装配时需要较大的紧固力，但反过来看，高压设备通常结构坚固、螺丝锁附力强，与TGP 1500的硬度特性匹配。注意：高压应用中垫片厚度不宜过薄，建议选≥1.0 mm，避免局部电场集中。

TGP 1000VOUS：超软低应力，低压控制板的安全缓冲

GAP PAD TGP 1000VOUS的击穿电压约3000 VAC，是四型号中最低的。但这并不意味着它绝缘性能差——对于工作电压≤1000V的低压控制板、BGA封装散热和低压DC-DC模块，3000V击穿电压已能提供3倍安全余量，完全够用。

TGP 1000VOUS的核心优势在于超软低应力（硬度约5 Shore 00）。在需要保护脆弱芯片封装、同时又要兼顾绝缘的场景，它是唯一选择。例如笔记本CPU与金属壳之间的散热垫，工作电压仅12~48V，但芯片封装对压力极度敏感，TGP 1000VOUS既能绝缘又能避免压裂裸Die。需要注意：超软材料在高压下的长期稳定性略逊于硬质型号，建议高压场景（>1000V工作电压）优先选TGP 1500或TGP 5000。

TGP 3000：玻纤增强带来稳定的绝缘骨架

GAP PAD TGP 3000的击穿电压约3000 VAC，与TGP 1000VOUS同级，但内部含玻纤增强网格。这层玻纤不仅提升抗撕裂性，更重要的是在高压下提供了物理绝缘骨架——即使硅胶基体局部老化，玻纤层仍能保持电气隔离。

TGP 3000的体积电阻率约10¹³ Ω·cm，表面电阻率在高湿环境下衰减较小，适合通讯设备、户外电源和温湿度变化大的工业现场。它的硬度30 Shore 00适中，既能提供足够的装配压力分散，又不会过度挤压芯片。推荐用于工作电压≤1000V的服务器电源、5G基站功放模块和工业控制器，厚度建议0.5~2.0 mm。

TGP 5000：高导热+中高耐压，大功率密度的绝缘方案

GAP PAD TGP 5000导热系数5.0 W/m·K，击穿电压约5000 VAC，实现了高散热与高绝缘的结合。这个组合在高压大功率场景中非常有价值：GPU/FPGA的供电电压可能只有12V，但周边电源电路、DC-DC电感和功率MOS管的散热面电压可达200~400V；TGP 5000的5000V击穿电压提供了10倍以上余量，同时5.0 W/m·K的导热系数确保热量不堆积。

TGP 5000的硬度35 Shore 00，装配时需要均匀压力。在高压应用中，建议配合恒压扣具或弹簧螺丝，避免局部过压导致厚度不均、电场集中。对于工作电压1500~2000V的中压设备（如逆变器辅助电源、车载充电器），TGP 5000是TGP 1500之外的高性能替代方案，兼顾散热与绝缘。

四型号击穿电压与绝缘特性对比

选型建议：三步确定绝缘型号

第一步：定工作电压。明确目标电路的正常工作电压和可能出现的瞬态尖峰电压（开关浪涌、雷击感应）。瞬态电压通常取正常工作电压的2~3倍作为选型基准。

第二步：算安全余量。按公式击穿电压 ≥ 瞬态电压 × 2（保守取3倍）筛选型号。例如瞬态电压1000V，击穿电压需≥2000V（保守≥3000V），可选TGP 1500、TGP 3000或TGP 5000。

第三步：对导热需求。在通过绝缘筛选的型号中，按热流密度选导热系数。低功率密度（<5W/cm²）可选TGP 1500或TGP 3000；高功率密度（>10W/cm²）优先选TGP 5000；脆弱封装必须低应力则选TGP 1000VOUS，同时确认工作电压在其安全范围内。
