TGP导热垫片厚度与压缩率选型：装配间隙到散热效能

在散热设计中，采购和工程师往往先盯着导热系数看——TGP 5000的5.0 W/m·K确实亮眼。但真正把热量从芯片导到散热器，靠的是导热垫片在装配后能否填满微观间隙、形成连续的热通路。这篇文章把GAP PAD TGP 1500、GAP PAD TGP 1000VOUS、GAP PAD TGP 3000、GAP PAD TGP 5000四型号的厚度范围、硬度特性和压缩表现拆开来对比，帮你按实际装配条件选对规格。

为什么厚度和压缩率比导热系数更决定成败

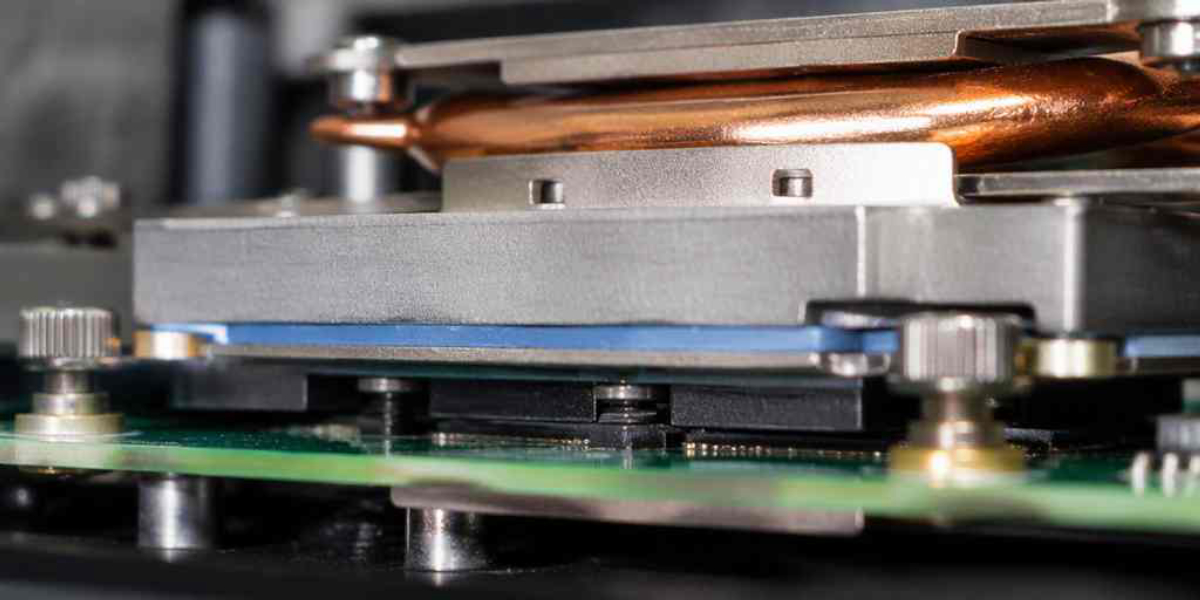

一个常见的误区是：只要买导热系数最高的型号，散热就不会差。实际上，如果导热垫片太薄，装上去后芯片与散热器之间还有缝隙，空气层的热阻（约0.025 W/m·K）会把高性能材料的优势全部吃掉。反之，如果垫片太厚或硬度过高，装配时产生的应力可能压裂BGA焊球、顶弯PCB，或者垫片从边缘溢出造成短路。

厚度与压缩率的匹配，本质上是热阻控制与机械安全的平衡。正确的做法是先测量目标装配面的最大间隙（考虑公差、翘曲和热膨胀），然后选厚度留有15%~30%压缩余量的型号，再核对硬度是否在器件允许的压力范围内。

TGP 1500：通用型厚度，装配容错率高

GAP PAD TGP 1500的厚度范围是0.5~5.0 mm，硬度40 Shore 00，是四型号中厚度上限最高、硬度也最高的。这个组合适合间隙较大（2~4 mm）且热源表面相对平整的场景，比如电源模块的MOS管到铝散热片、LED驱动器的功率器件散热。

由于硬度偏高，TGP 1500在压缩时需要较大的装配压力，通常在散热器和芯片之间用螺丝或卡扣提供固定力。优点是高温下形状保持性好，不会因为长期热循环而过度沉降。缺点是对于脆弱封装（如裸芯片、薄膜电阻）压力偏大，不建议直接压在敏感器件上。

TGP 1000VOUS：超软低应力，大间隙填充首选

GAP PAD TGP 1000VOUS的厚度范围0.5~6.35 mm是四型号中最宽的，硬度仅约5 Shore 00（杨氏模量55 kPa/约8 psi），几乎可以用"手指按压即变形"来形容。这种超软特性让它成为填充大间隙、低应力装配的首选。

典型应用场景包括：高度不平整的多芯片模组、BGA封装与散热器之间的缓冲、以及需要反复拆装的原型验证阶段。TGP 1000VOUS可以在较小的压力下达到较高的压缩率（30%以上仍保持稳定），但正因为太软，厚度超过3 mm时边缘容易出现轻微溢出现象，建议在四周留0.5 mm以上的余量，或配合挡墙使用。

TGP 3000：玻纤增强，厚度稳定性最佳

GAP PAD TGP 3000厚度范围0.25~3.2 mm，硬度30 Shore 00，内部含玻纤增强结构。这层玻纤网的作用不仅是提升抗撕裂强度，更重要的是限制了厚度方向的过度压缩——装配后厚度变化更可预测。

对于需要精确控制间隙的通讯设备、服务器电源模块，TGP 3000的厚度稳定性是优势。推荐选用0.5~2.0 mm规格，装配压缩率控制在15%~25%。由于硬度适中，既不会像TGP 1000VOUS那样容易溢出，也不会像TGP 1500那样需要很大压力才能贴合。0.25 mm的超薄规格适合空间极其紧凑的便携设备散热。

TGP 5000：高性能也需要精确的厚度匹配

GAP PAD TGP 5000导热系数5.0 W/m·K，厚度范围0.5~3.2 mm，硬度35 Shore 00。作为高性能型号，它的散热潜力最大，但也对装配精度要求最高——如果厚度选错，高导热系数的优势会被接触热阻抵消。

TGP 5000适合间隙在0.5~2.0 mm、热流密度高（如GPU、FPGA、功率放大器）的场景。硬度35 Shore 00比TGP 3000略高，装配时需要确保散热器固定机构能提供足够的均匀压力，避免局部过压。建议配合散热器的弹簧螺丝或恒定压力扣具使用，让垫片在整个寿命周期内保持稳定的压缩状态。

四型号厚度与压缩特性对比

选型建议：三步确定厚度和型号

第一步：测间隙。用塞尺或光学测量法，取目标装配面的最大间隙值（含公差上限、PCB翘曲、热膨胀补偿）。

第二步：算厚度。按公式推荐厚度 = 实测最大间隙 ×（1.15~1.30）计算。例如测得间隙1.2 mm，推荐选1.5 mm厚度，装配后压缩约20%。

第三步：对硬度。查器件手册的最大允许压力，换算为垫片硬度限制。脆弱封装（BGA、裸芯片）优先选TGP 1000VOUS；常规IC和电源模块可选TGP 3000或TGP 5000；大间隙、强固定结构可选TGP 1500。
