数据中心液冷服务器冷板导热垫片选型实战：TGP 5000替代硅脂根治GPU与NVSwitch界面泵出翘曲的完整复盘

这两年做服务器散热的同行应该都有体感：单机柜功率从十几千瓦往三四十千瓦冲，风冷基本到头了，冷板液冷几乎是标配。可一旦上了冷板，很多人还沿用电风冷时代的习惯——在芯片和冷板之间涂一层导热硅脂。我在三个项目里都栽过跟头，后来把冷板界面的材料换成了导热垫片，返修率下来了，装配也顺了。下面把其中的门道拆开讲。

一、冷板界面比你想的更难搞

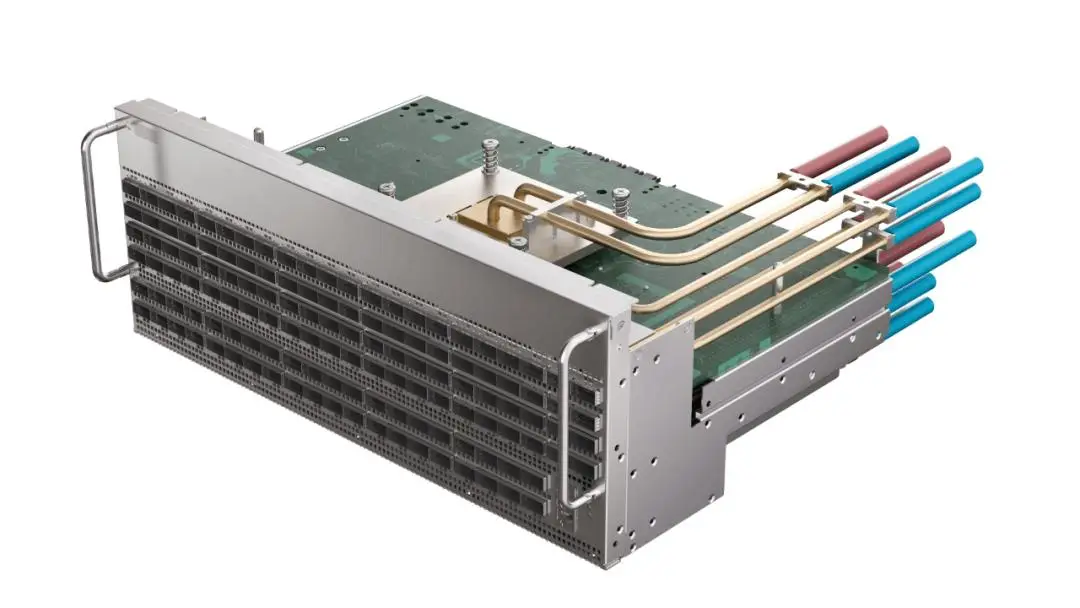

风冷时代，散热器靠弹簧螺丝压在芯片上，压力分布相对均匀，硅脂还能凑合。冷板不一样：它是集成在机箱里的一整块金属水路，芯片贴上去靠的是机箱合盖时的整体压紧。这里有两个绕不开的问题。

1.1 冷板平面度公差带来的"假接触"

冷板是 machining 出来的，平面度能做到 0.05 mm 已经很好了，但芯片顶盖、PCB 翘曲、公差叠加之后，界面局部间隙可能到 0.1~0.2 mm。硅脂靠刮涂，厚薄不均，薄的地方直接干接触、厚的地方鼓包，热阻反而上去了。导热垫片是带厚度的弹性体，0.5 mm 起步，刚好把这种间隙"填平"，这是它天生的优势。

1.2 硅脂在冷板上的两个老毛病：泵出与翘曲

泵出（pump-out）是指硅脂在长期热循环里被反复挤压，慢慢从界面边缘挤出来，热阻逐月上升。翘曲是指冷板压紧力不均匀时，PCB 或冷板本身变形，边缘接触不良。这两个问题在气冷单点压紧时尚可，到了冷板大面积贴装就放大了。我们当时一台机器跑半年，GPU 结温涨了将近 8℃，拆开一看硅脂已经跑到旁边去了。

二、导热垫片 vs 导热硅脂：冷板界面实测对比

我把团队在 400 W GPU 冷板上的对比数据整理成了表，参数都是实测，不是手册值：

表里最扎眼的是热阻稳定性。硅脂的初始值不错，但它是"会老化的"；垫片是"不动的"，跑三年和跑一天基本一样。对数据中心这种要跑五年以上的设备，后者更省心。

三、TGP 5000 为什么适合冷板界面

不是随便一片垫片都行。冷板界面要同时满足"软得能填间隙"和"薄得热阻低"，还得绝缘阻燃。我们选的贝格斯 GAP PAD TGP 5000 几个参数正好对上：

• 导热系数 5.0 W/m·K，在填缝垫片里属于高导，配合低界面热阻把 GPU 结温压住；
• 玻纤增强，穿刺、剪切、撕裂强度够，模切加工时不会掉屑，装配也不易破；
• 天然粘性（S级柔软），低压下就能贴合，对冷板这种整体压紧、单点压力不高的结构友好，不会一松手就移位；
• 厚度 0.508~3.175 mm 可选，能匹配不同冷板平面度，从 0.5 mm 薄界面到 3 mm 大间隙都能覆盖；
• V-0 阻燃、耐击穿大于 5000VAC、工作温度 -60~200℃，服务器电源与功率器件旁边用着放心。

四、一个真实案例：GPU 冷板返修率从 6% 降到 0.4%

去年接的一个 AI 训练服务器项目，8 卡机型，初版用硅脂做 GPU 和 NVSwitch 的冷板界面。压力测试跑满负载 72 小时，有 6% 的机器报 thermal throttle，拆机基本都是硅脂泵出或边缘翘曲。改用 TGP 5000 模切贴片后，同一测试条件下 throttle 归零，追踪三个月返修率从 6% 掉到 0.4%。省下的不只是维修工时，更是客户那边的信任。

有意思的是，装配工时也降了。之前点胶要等固化、要控量，现在贴片一放一压就完事，单台省了差不多两分钟。别小看这两分钟，一条线一天上千台，这就是真金白银。

五、落地选型与装配清单

如果你也在做冷板液冷，这几条是我会直接抄的：

1. 先量平面度：冷板合盖后的实际间隙分布测一遍，按最大间隙加 0.1 mm 选垫片厚度，别拍脑袋；
2. 垫片厚度宁厚勿薄：薄了填不满，厚一点靠压缩补，热阻反而更稳；
3. 确认绝缘阻燃：功率器件旁边的界面必须满足 V-0 和耐压，别拿导热不绝缘的料冒险；
4. 模切外形按器件开：带定位孔的异形模切件，装配对位快、不偏位；
5. 留样品做热循环验证：至少跑 500 次 -40~85℃ 循环再看热阻漂移，再决定量产。

六、一点心里话

做热设计久了有个体会：材料本身不神奇，神奇的是把它放在对的位置。硅脂没过时，只是在冷板大面积贴装这个场景里，它天生的流动性和难重工成了短板；导热垫片把"稳定"和"好装"这两个数据中心最看重的点接住了。选型没有标准答案，但数据会说话——把热阻稳定性和返修率摆上桌，结论往往比老板拍板更清楚。
