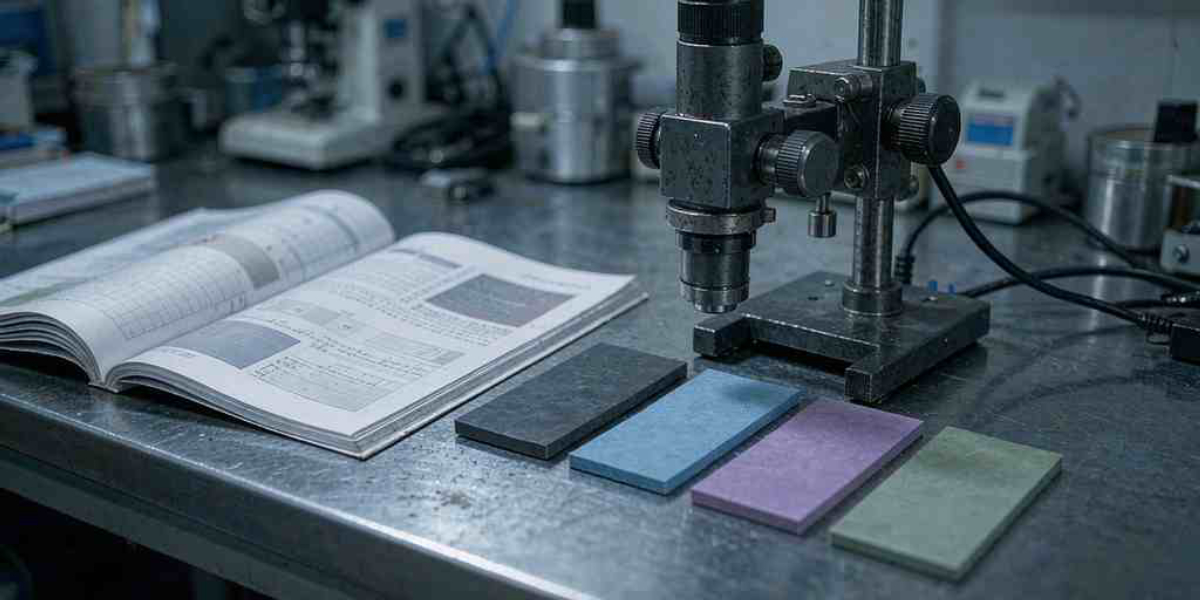

GAP PAD 系列导热垫片四型号详解：1.0到5.0选型地图

TGP 1500：通用型，不挑场景

GAP PAD TGP 1500 的定位是"百搭款"。导热系数1.5W/m·K，没有玻纤增强层，硬度40 Shore 00，自带粘性，装配时不需要额外背胶处理。厚度范围从0.5mm到5mm，覆盖了大多数消费电子和小功率电源的间隙需求。

它的优势不是某一项参数特别突出，而是样样够用、成本可控。LED驱动板、小型工控电源、家用电子设备这些发热量中等、装配压力常规的场合，用TGP 1500通常不会出错。击穿电压6000V也给了它足够的电气安全余量，一般低压设备根本碰不到这个上限。

TGP 1000VOUS：超软低应力，保护脆弱器件

看到1.0W/m·K这个数字，很多人第一反应是"导热不算高"。但 GAP PAD TGP 1000VOUS 的真正卖点在"VOUS"这三个字母上——VO Ultra Soft，超软。

Shore 00约5，杨氏模量低至55kPa（约8psi），意味着把它放到BGA芯片或精密器件上，几乎不会产生额外的机械负荷。对于光学模块、MEMS传感器、薄型PCB这些对压力极度敏感的应用，与其硬塞一块高导热但压坏器件的垫片，不如用TGP 1000VOUS换一份安全。单面自带微粘，装配时也不会移位，模切加工性能也不错。

TGP 3000：玻纤增强，中间档的稳妥选择

GAP PAD TGP 3000 是TGP系列里出货量最大的型号之一。导热系数3.0W/m·K，硬度30 Shore 00，内部复合玻璃纤维增强层，抗穿刺、抗剪切和抗撕裂能力比无增强款明显提升。服务器、通信设备、工控板卡这些需要长期稳定运行、对材料机械强度有基本要求的场景，TGP 3000基本都能覆盖。

它的厚度范围0.25mm到3.2mm，最薄可以做0.25mm，适合空间极其紧凑的场合。温度范围-160°C到200°C，极端低温环境也能用。蓝色外观在产线上也比较好辨认，不容易和其他材料混料。

TGP 5000：高性能，留给功率密度大的场合

当项目里的芯片功耗上到几百瓦、散热空间又有限时，就该考虑 GAP PAD TGP 5000 了。导热系数5.0W/m·K，是目前TGP系列常规垫片里的上限。硬度35 Shore 00，同样带玻纤增强，灰绿色，自然粘性降低了界面热阻。

击穿电压5000V，温度范围-60°C到200°C，厚度0.5mm到3.2mm。典型应用包括高功率IGBT模块、GPU散热、AI服务器CPU与散热器之间的间隙填充。5W/m·K这个数字本身在导热垫片里不算最高——市面上有8W甚至12W的产品——但TGP 5000的优势在于性能、柔软度和机械强度的平衡，量产一致性也经得住大批量验证。

一张表看懂四型号差异

选型建议：按场景倒推选型号

知道了参数，回到实际项目里怎么用？这里给一个简单的倒推逻辑：

功率密度低、装配简单、成本敏感——直接上TGP 1500。1.5W/m·K对大多数中小功率设备够用了，自粘特性还能省一道背胶工序。

器件脆弱、装配压力极小、对热阻要求不是最严苛——选TGP 1000VOUS。它的超软特性在保护器件这一点上，其他型号替代不了。

中等功率、对材料强度和量产一致性有要求——TGP 3000是稳妥的中间档。服务器、通信设备、工业控制这些需要7×24小时运行的场景，这个型号经得起批量验证。

高功率、空间紧凑、散热是瓶颈——TGP 5000。5W/m·K在常规导热垫片里属于第一梯队，玻纤增强也保证了产线装配的可靠性。

最后提醒一点：导热系数只是初选指标，真正决定散热效果的是热阻。同一块垫片，厚度和装配压力对热阻的影响可能比导热系数本身的差异还大。选型时要求供应商提供ASTM D5470标准下的热阻曲线，按你的实际装配条件去比对，比单纯看1.0还是5.0要靠谱得多。
