导热垫片在新能源汽车电池包中的应用要点

新能源汽车电池包导热垫片选型：间隙、压缩率与阻燃一个都不能少

电池包是新能源汽车的"心脏"，散热直接关系安全和续航。导热垫片在电池包里承担着传热、缓冲和绝缘三重任务，但选型时如果只盯着导热系数，很容易踩坑。电池包的工况和普通电子设备完全不同——温差大、振动强、寿命要求高，而且涉及整车安全，选型必须系统考虑。

导热垫片在电池包里的三重作用

电池包内部，电芯模组紧密排列，充放电时产生大量热量。模组与液冷板或壳体之间必须填上导热垫片，把热量导出去。但导热只是第一重任务。

第二重是缓冲。车辆行驶中电池包持续承受路面振动和加速冲击，模组与壳体之间如果硬接触，长期微动会导致金属疲劳或焊点开裂。柔软硅胶基材的导热垫片像一层弹性缓冲垫，吸收振动能量，保护模组结构。

第三重是绝缘。电池包工作电压高，模组与金属壳体之间必须保持电气隔离。导热垫片本身要有足够的介电强度，防止高压击穿短路。

选型关键一：厚度必须匹配模组间隙

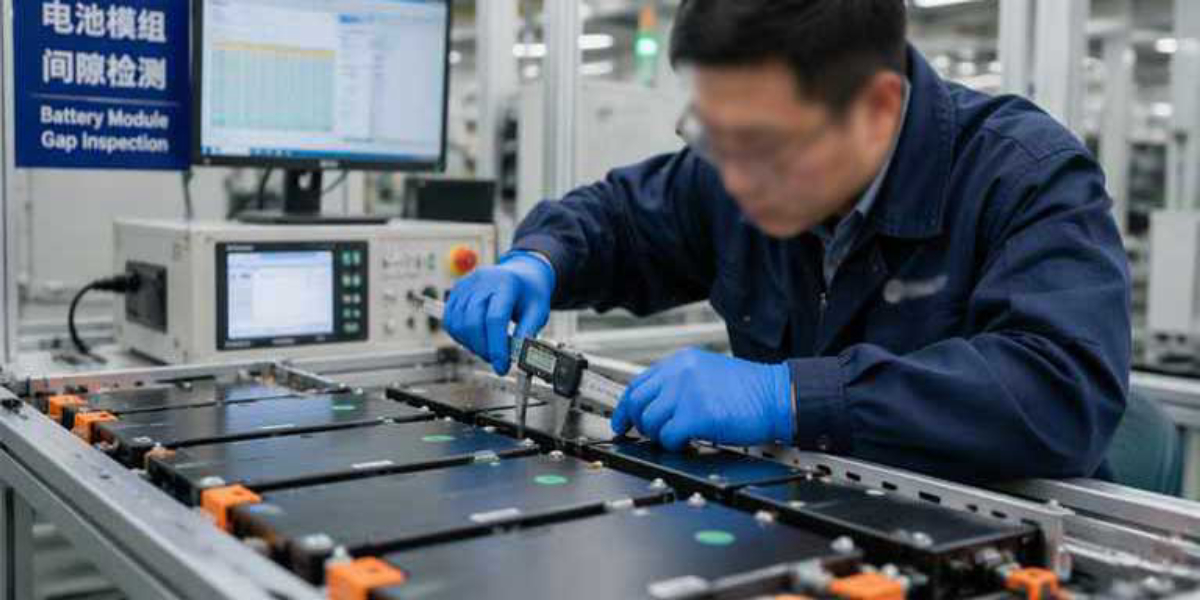

电池包设计时，模组与液冷板之间会预留一定间隙，这个间隙由制造工艺决定，往往不是绝对均匀。同一电池包不同位置的间隙可能相差0.3mm到1mm。

选型时不能按平均间隙选厚度，要按最大间隙来选。假设间隙范围在1.0mm到1.5mm之间，选1.5mm厚度的垫片，最小间隙处可能压得太薄，热阻反而增大；选2.0mm厚度、压缩率20%以上的柔软垫片，压缩后约1.6mm，既能填满最大间隙，又不会在小间隙处过度压缩。贝格斯GP3000S30的柔软度和厚度覆盖范围，适合大多数常规电池包的间隙设计。

选型关键二：压缩率决定长期可靠性

电池包装配时，模组通过螺丝或夹具压紧在导热垫片上。装配压力一旦施加，垫片开始压缩。如果压缩率过低，垫片回弹不足，长期热循环后压缩永久变形增大，热阻逐渐升高，模组温度慢慢失控。

一般来说，电池包导热垫片的设计压缩率建议在15%到30%之间。压缩率太低，长期可靠性差；压缩率太高，装配应力过大，可能损伤模组外壳。选型时要确认供应商能提供压缩率-热阻曲线，而不是只给一个导热系数数字。

选型关键三：阻燃等级不能妥协

电池包一旦起火，火势蔓延极快，导热垫片作为电池包内部大量铺设的材料，阻燃性能直接影响安全等级。常规消费电子产品用HB级阻燃就够了，但电池包通常要求UL94 V-0级别。

V-0意味着材料在明火撤离后10秒内自熄，且滴落物不能引燃下方棉花。部分主机厂还会要求额外的单电芯热失控测试，验证在单个电池热失控时，导热垫片不会加速火势蔓延。选型时务必索要第三方阻燃测试报告，不能只看供应商口头承诺。

选型关键四：耐老化要与电池包寿命匹配

新能源汽车的设计寿命通常在8到15年，导热垫片必须在整个生命周期内保持稳定性能。硅胶基材的老化主要表现为高温下分子链断裂、硬化、粉化，压缩永久变形增大。

评估老化性能不能只看短期测试。优质的电池包导热垫片供应商会提供85°C/1000小时或125°C/500小时的热老化数据，以及湿热循环测试报告。如果供应商只能提供常温数据，那在电池包里长期使用的风险很高。

为什么硅胶基材更适合电池包

电池包的工况决定了陶瓷基材和相变材料都不适合。陶瓷片不能压缩，无法吸收制造公差和振动冲击；相变材料在热循环中逐渐流失，不能承受电池包10年以上的寿命要求。硅胶基材柔软可压缩、回弹好、寿命周期长，是目前电池包导热垫片的主流选择。

贝格斯Gap Pad系列全部采用硅胶基材，GP3000S30（3W/m·K）适合常规磷酸铁锂电池包的散热需求；对于快充和高能量密度电池包，热流密度更大，GP5000S35（5W/m·K）能在相同厚度下提供更低的热阻，帮助模组温度均匀性更好。

几个容易踩的坑

只看导热系数选型号？不行。电池包散热是系统工程，厚度匹配、压缩率、阻燃、老化缺一不可，导热系数只是其中一个参数。

用导热硅脂代替导热垫片？不建议。硅脂在振动环境中会流失、干裂，长期可靠性远不如固态垫片。电池包必须用可定位、可压缩的垫片材料。

阻燃报告只看HB级？不够。电池包内部材料必须V-0起步，而且要确认报告中的测试厚度与实际使用厚度一致，有些供应商用薄样品测V-0，实际供货厚度更厚却达不到同样等级。
