TGP导热垫片硬度与应力选型：Shore 00软硬如何选

在电源模块、GPU 板卡和通讯设备里，导热垫片被夹在发热器件和散热器之间，靠压缩变形填满微观间隙。而"压缩变形多少"这件事，由硬度决定。这篇文章把GAP PAD TGP 1500、GAP PAD TGP 1000VOUS、GAP PAD TGP 3000、GAP PAD TGP 5000四型号的硬度、达到同一压缩率所需的压力和各自的应力特性拆开对比，帮你按器件的承压能力选对软硬。

硬度是装配应力的"控制阀"，不只是手感

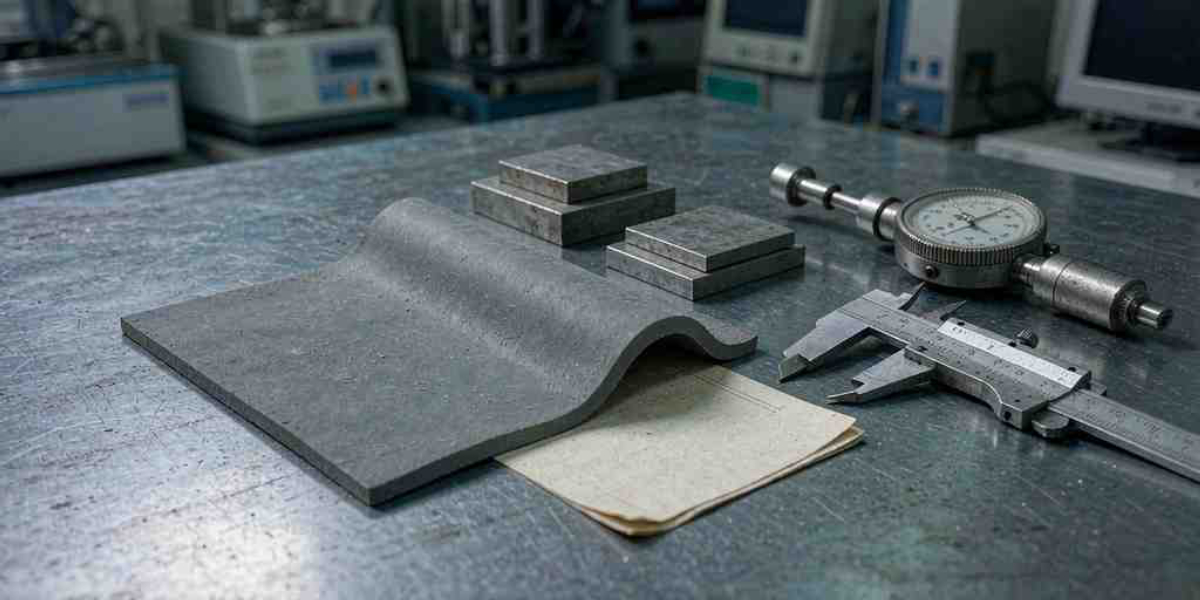

Shore 00 是邵氏硬度在低硬度材料上的标度，导热垫片这类软质硅胶材料普遍采用这个标度，数值越低表示材料越软。它看起来只是一个手感指标，实际对应的是压缩负荷曲线（CFD）：要把垫片压到同样 25% 的压缩率，硬度越高的型号需要的压力越大。

装配时的压力分两路：一部分被垫片自身吸收，另一部分会通过垫片传到器件一侧的焊球、裸 Die 和焊点上。这就是硬度的真实作用——它是"装配应力分配"的控制阀。装配压力过大，可能造成 BGA 焊球疲劳开裂、裸 Die 开裂或 PCB 翘曲；压力过小，垫片压缩不足，界面留下空气间隙（空气导热系数约 0.026 W/m·K），接触热阻立刻上升，导热系数再高也发挥不出来。硬度选型，就是在这两端之间找平衡。

TGP 1000VOUS：约 5 Shore 00，脆弱器件的低应力缓冲

GAP PAD TGP 1000VOUS的硬度约 5 Shore 00，杨氏模量约 55 kPa，是四型号中最软的。达到 25% 压缩率所需的压力在四型号中处于低位（典型参考水平，具体以规格书为准），意味着用很小的装配力就能贴合。

它适合 BGA 封装、裸 Die / COF、多芯片高度差大的模组，以及需要反复拆装的原型验证阶段——这些场景的共同点是器件"怕压"。但软也有代价：在大间隙且没有侧向限制时，超软材料容易从边缘横向溢出，长期受压后蠕变更明显。建议四周留 0.5 mm 以上余量，或配合挡墙、限位柱，把压缩量控制在工艺窗口内。

TGP 3000：约 30 Shore 00，玻纤增强的应力—厚度平衡点

GAP PAD TGP 3000的硬度约 30 Shore 00，内部含玻纤增强层。这层玻纤限制了厚度方向的过度压缩，使压缩率和对应的应力都更可预测，装配后不容易"越压越扁"，也避免了压力在局部堆积。

它适合服务器电源、5G 通讯设备、工业控制器这类结构规整、用常规螺丝固定的场景：既不需要 TGP 1500 那么大的装配力，也不像超软型号那样需要额外加挡墙，属于"装配容错好、应力可预期"的中间档。

TGP 5000：约 35 Shore 00，高功率密度下的均匀压力

GAP PAD TGP 5000导热系数 5.0 W/m·K，硬度约 35 Shore 00。高功率密度场景最怕的不是"压力大了"，而是"压力不均"：压力分布不匀，会让某些区域压缩过度、另一些区域压不到位，形成局部热斑，也容易在热循环下先从这里失效。

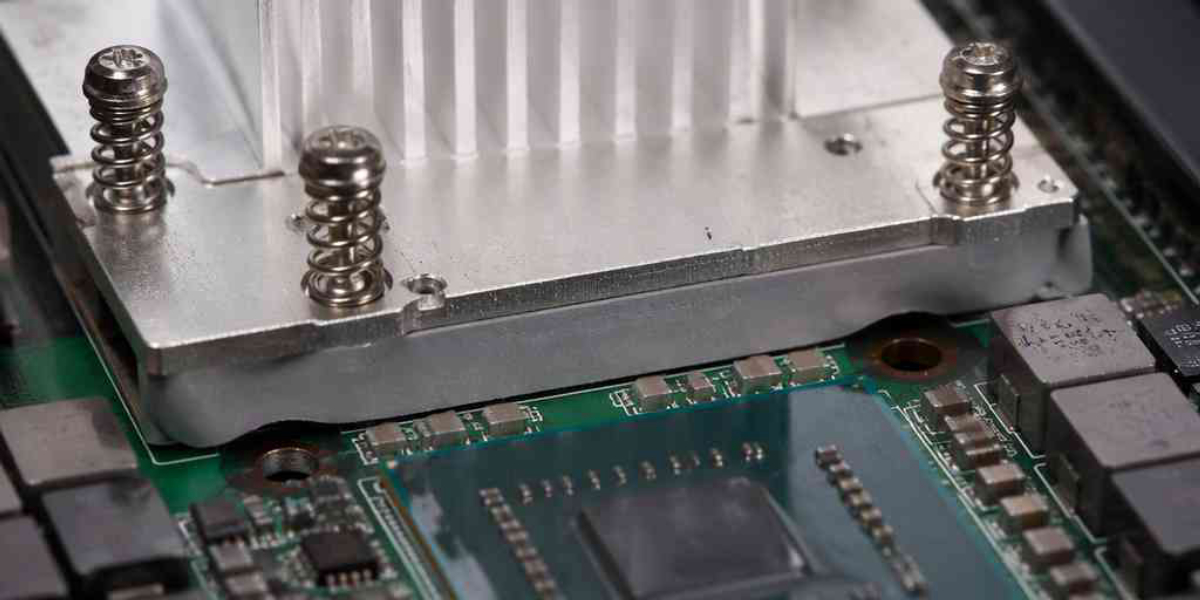

因此 TGP 5000 建议配弹簧螺丝或恒定压力扣具，让整片接触区域的压力分布均匀，同时保证长期热循环下压缩量不衰减。它适合 GPU、FPGA、功率放大器等热流密度高的器件。

TGP 1500：约 40 Shore 00，结构承载能力突出

GAP PAD TGP 1500的硬度约 40 Shore 00，在 TGP 四型号中偏高。要达到目标压缩率，它所需的装配力也偏大，因此更适合结构坚固的场景：厚铝散热器、金属外壳、用螺丝或卡扣提供强固定的电源模块和 LED 驱动器。

它的好处是高温下形状保持好、抗蠕变能力强，在较低压力区间就能维持稳定的热阻；短板是不建议直接压在脆弱封装上，否则很容易超出器件的允许压力。

四型号硬度与应力特性对比

选型建议：三步确定硬度

第一步：查器件允许压力。翻器件规格书里的最大安装压力或焊球允许载荷，BGA、裸 Die 这类封装尤其要查清楚，这是硬度的上限来源。

第二步：估算装配压力。按固定方式（螺丝扭矩、卡扣、扣具）折算到垫片接触面积上的平均压力，注意扣具压力往往集中在内圈，边缘会偏低。

第三步：按 装配压力 ≤ 器件允许压力 × 0.7 选硬度档，留出约 30% 余量应对蠕变、公差和热循环；装配面不平整或器件脆弱时，优先软型号，并加限位结构控制压缩量。
