导热垫片压缩率与回弹率如何影响长期可靠性

前两篇讲了热阻和厚度，本篇聊一个更容易被忽略、却直接影响设备寿命的指标——压缩率和回弹率。

很多采购和工程师在选型时，把精力都放在导热系数和厚度上，压缩性能往往翻到最后才看一眼。结果设备运行半年到一年后，温度逐步攀升，拆机发现垫片已经压扁、硬化，接触面出现缝隙。这不是安装问题，而是材料本身在长期载荷下的力学衰减。

压缩率和回弹率到底是什么

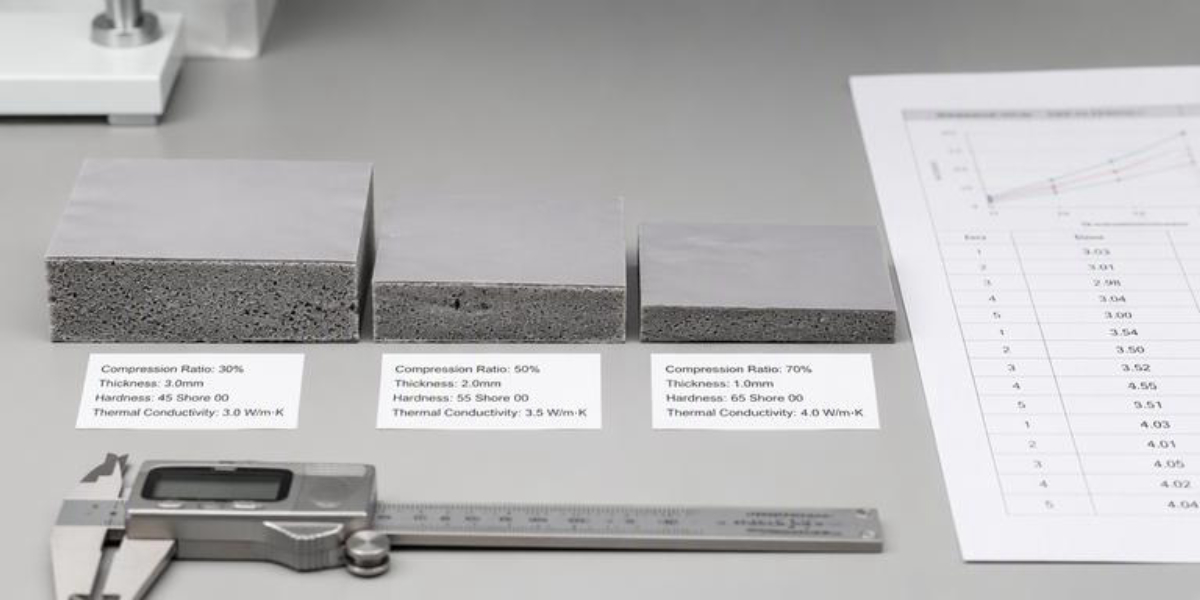

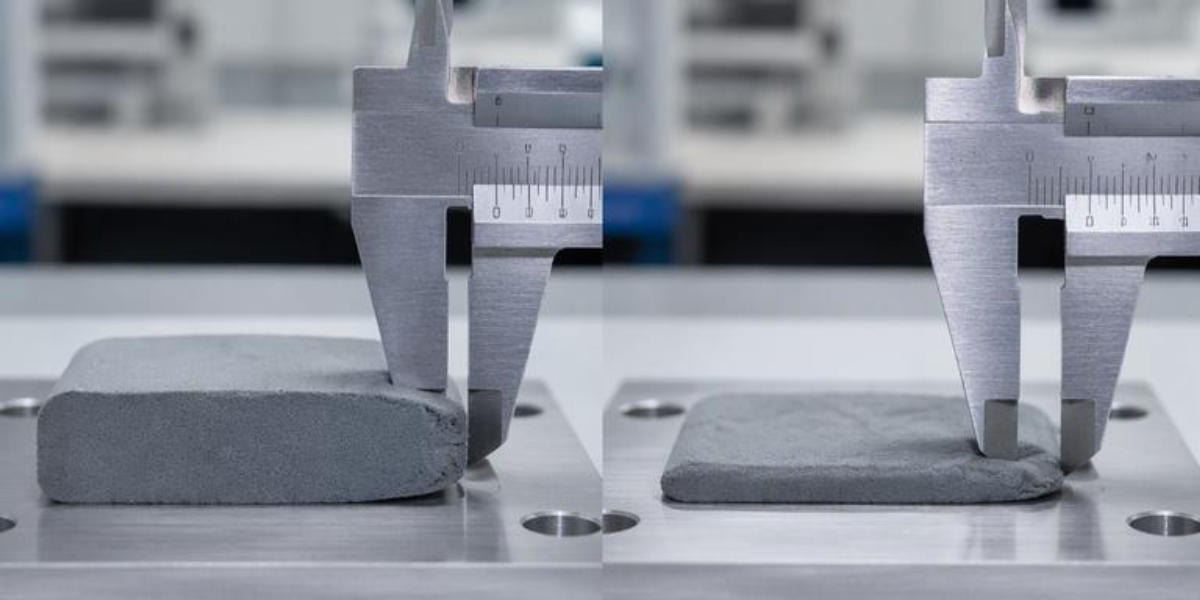

压缩率，指导热垫片在受压后的厚度变化比例。一块原始厚度2.0mm的垫片，压到1.6mm，压缩率就是20%。回弹率则指卸载后垫片恢复原始厚度的能力。理想状态是压下去能回弹，长期受压还能保持一定弹性。

但在实际工况中，导热垫片一旦被夹在两颗螺丝之间，长期处于压缩状态，材料内部的分子链会慢慢滑移、重组，出现压缩永久变形（Compression Set）。垫片变薄、变硬，与热源和散热器的贴合度下降，热阻随之增加。

压缩永久变形对热阻的放大效应

ASTM D395标准测试压缩永久变形，方法是把材料在规定温度和压力下压缩规定时间，然后释放，测量不能恢复的变形量。一般来说，压缩永久变形率超过20%，材料的弹性和填充能力就开始明显劣化。

更关键的是，压缩永久变形会连锁影响散热：

• 厚度减薄：垫片变薄后，假设导热系数不变，热阻R =厚度÷导热系数，热阻直接线性增加
• 接触面积减小：材料硬化后，无法有效填充界面微观凹凸，接触热阻急剧上升
• 应力松弛：长期压缩下材料内部应力衰减，螺丝预紧力下降，界面压力不足

实测数据表明，一块压缩永久变形率达30%的垫片，在实际装配状态下热阻可能比出厂标称值增加40%-60%。这就是为什么有些设备初期散热正常，运行一年后温度越来越高的核心原因。

不同场景的压缩率选型建议

不同应用对压缩率和回弹性能的要求差异很大：

消费电子（手机、平板、笔记本电脑）

结构紧凑、间隙小、发热功率中等，压缩率一般控制在10%-25%。要求材料轻薄、回弹快，但长期可靠性要求相对较低（产品生命周期3-5年）。

工业电源与通信设备

运行周期长（5-10年甚至更长），温度循环频繁，压缩率建议20%-35%。需要兼顾初期填充能力和长期应力保持。贝格斯GP3000S30在这个区间表现稳定，压缩率10%-25%，热阻保持性好，适合间隙相对固定的标准工业电源。

新能源汽车电池包与电驱

这是压缩性能要求最高的场景之一。电池包充放电导致温度剧烈波动，材料经历反复的热胀冷缩；同时整车振动大，垫片需要持续吸收机械冲击。压缩率通常选30%-50%，回弹率要求≥80%，压缩永久变形率≤15%。

贝格斯GP5000S35就是针对这类高要求场景设计。导热系数5.0W/m·K本身属于高导热梯队，更关键的是它的压缩永久变形率控制在8%-12%，回弹率85%以上，在长期高温（150℃持续1000小时）测试后，热阻增幅不超过15%。

怎么验证供应商给的压缩数据靠不靠谱

三个实用方法：

1. 看测试条件：ASTM D395标准测试温度通常是70℃或100℃，测试时间22小时。如果供应商只给室温数据，或者测试时间只有几小时，这个数字的参考价值要打折
2. 要高温老化后的数据：要求供应商提供125℃或150℃老化500-1000小时后的压缩永久变形率和热阻变化曲线，这更接近真实工况
3. 自己做装配模拟：用实际螺丝扭矩把垫片压到目标厚度，放入恒温箱跑温度循环，定期拆机测厚度和热阻。虽然费事，但这是最接近真相的验证

选型公式：压缩率不是越大越好

有些工程师觉得压缩率越大，填充效果越好，热阻越低。这个理解前半句对，后半句忽略了长期效应。

过高的压缩率（超过材料推荐范围）会加速分子链断裂和应力松弛，压缩永久变形反而更严重。合理的做法是：先量好目标间隙，选择原始厚度略高于间隙的垫片，让实际压缩率落在材料推荐区间的中值附近。这样既保证了初期填充，又留出了长期衰减的余量。

比如间隙1.5mm，选原始厚度2.0mm的垫片，压缩率25%，处于GP3000S30推荐区间（10%-25%）的上限，初期热阻低，长期衰减后还有一定余量。如果间隙波动大（比如电池包模组之间公差±0.3mm），就选压缩范围更宽的GP5000S35，它能覆盖20%-40%的压缩区间，对间隙波动容忍度更高。
