导热垫片厚度怎么选？先量间隙再谈参数

为什么厚度比导热系数更先决定热阻

导热垫片的本体热阻公式很简单：

热阻 = 厚度 ÷ 导热系数

同样3W/m·K的材料，1.0mm厚度对应0.33 K·cm²/W，3.0mm厚度对应1.0 K·cm²/W，后者热阻是前者的三倍。也就是说，你把导热系数从3W提到5W，热阻降低40%；但把厚度从3.0mm压到1.0mm，热阻降低67%。厚度对热阻的影响，往往比盲目追高导热系数更有效。

但这个公式有个前提：垫片必须完全贴合两个界面，不能留空隙。留空隙的话，空气热阻会直接把整体热阻拉爆。

间隙怎么量？三步走

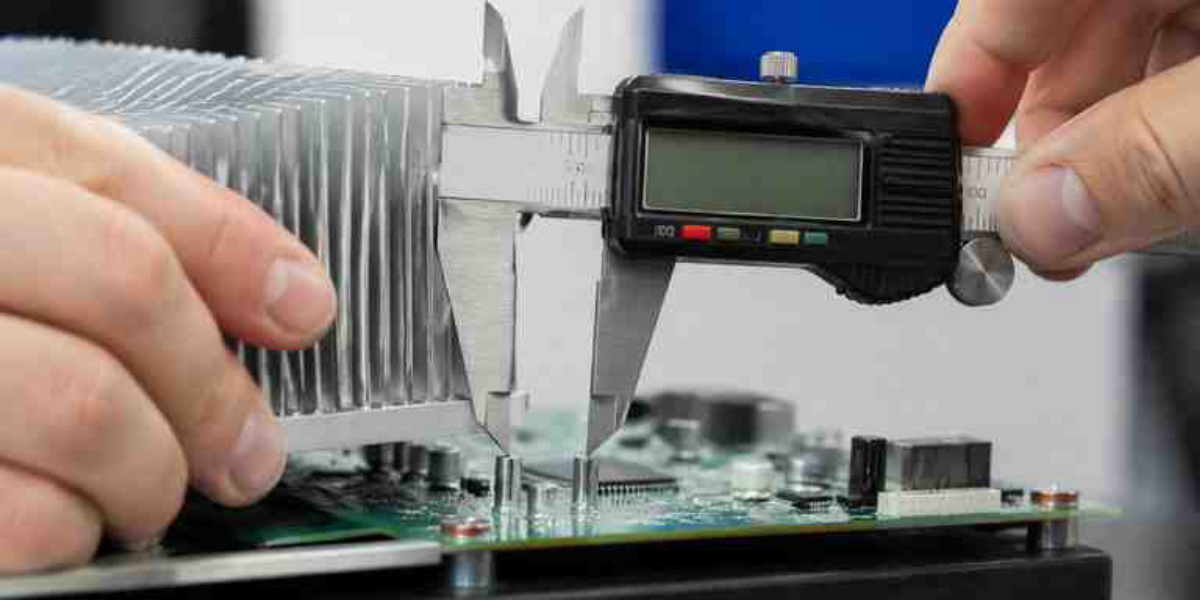

第一步：确定芯片封装顶部到散热器底部的垂直距离。不要目测，用数显卡尺或高度规实测。芯片封装本身的高度、散热器基板的厚度、外壳或支架的限高，这几个尺寸都要测。

第二步：算间隙。

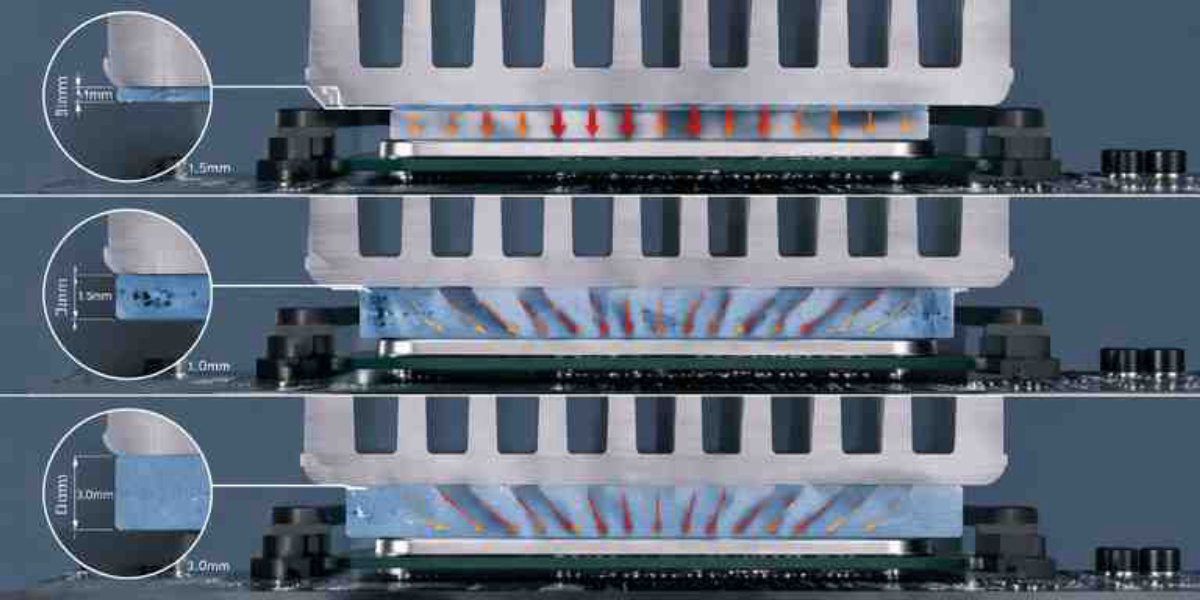

第三步：加压缩余量。导热垫片安装后会被压缩10%-30%，目标厚度要在间隙基础上留余量，确保压缩后填实。

常见厚度选型误区

误区一：越薄越好。

0.5mm的垫片热阻确实低，但如果间隙有1.2mm，垫片太薄填不满，中间留空气层，热阻反而比2.0mm的垫片还高。见过一个电源项目，工程师为了追低热阻选了0.3mm，结果MOS管温度反而比原来高8℃，换成1.5mm后问题解决。

误区二：厚度靠经验估。

"大概2mm吧"这种估算在消费电子里可能过得去，但工业电源和汽车电子的间隙差异大，估算误差1mm就是热阻翻倍。量间隙花不了两分钟，但能避开后续返工。

误区三：一种厚度通吃。

同一块PCB上不同器件的高度不一样，CPU旁边可能还有电容、电感、MOS管，它们到散热器的间隙各不相同。不能只选一个厚度盖全板，要逐个位置测量，分别匹配。

不同场景的典型厚度范围

消费电子（手机、平板）：间隙小，通常0.3-1.0mm，要求垫片超薄且高柔顺。

工业电源（MOS管、IGBT）：间隙中等，通常1.0-3.0mm，要求兼顾热阻和绝缘耐压。贝格斯GP3000S30的厚度范围0.5-5.0mm，覆盖大部分工业电源场景，3.0W/m·K的导热系数在中等厚度下热阻表现均衡。

新能源汽车电池包：电芯到液冷板的间隙通常在1.5-3.0mm，要求高压缩率和长期回弹。贝格斯GP5000S35（5.0W/m·K）在2.0-3.0mm厚度区间热阻优势明显，同时柔顺性好，电芯膨胀时不会过度施压。

AI服务器GPU散热：HBM堆叠间隙极小，0.5-1.0mm，但热流密度极高，要求超薄+超高导热。GP5000S35的0.5mm版本在这类场景已有批量应用。

压缩率不是越大越好

压缩率高的垫片容易填充粗糙界面，但压缩过头会带来两个问题：一是垫片内部填料取向改变，导热性能下降；二是应力过大，长期运行后垫片变"饼"，回弹率衰减，热阻逐年上升。

贝格斯GAP PAD系列的压缩回弹曲线比较线性，在推荐压缩范围内（通常20%-30%），热阻变化可控，长期老化后的热阻衰减率低于10%，适合要求5年以上寿命的工业设备。

选型建议：厚度优先于导热系数

拿到一个新项目，正确的顺序是：

不要反着来——先定了导热系数，再硬凑厚度，最后发现填不满或者压过头。

厚度选对了，导热系数才有意义。厚度选错了，8W/m·K也是白搭。
