同样的3W导热垫片，实测热阻为什么差30%？问题在测试条件

导热系数不是唯一指标，热阻才是

导热系数是材料本征属性，跟厚度无关。但工程师真正关心的是热阻——热量从芯片到散热器总共遇到了多少阻力。热阻=本体热阻+界面热阻。本体热阻由导热系数和厚度决定，界面热阻由表面接触质量决定。

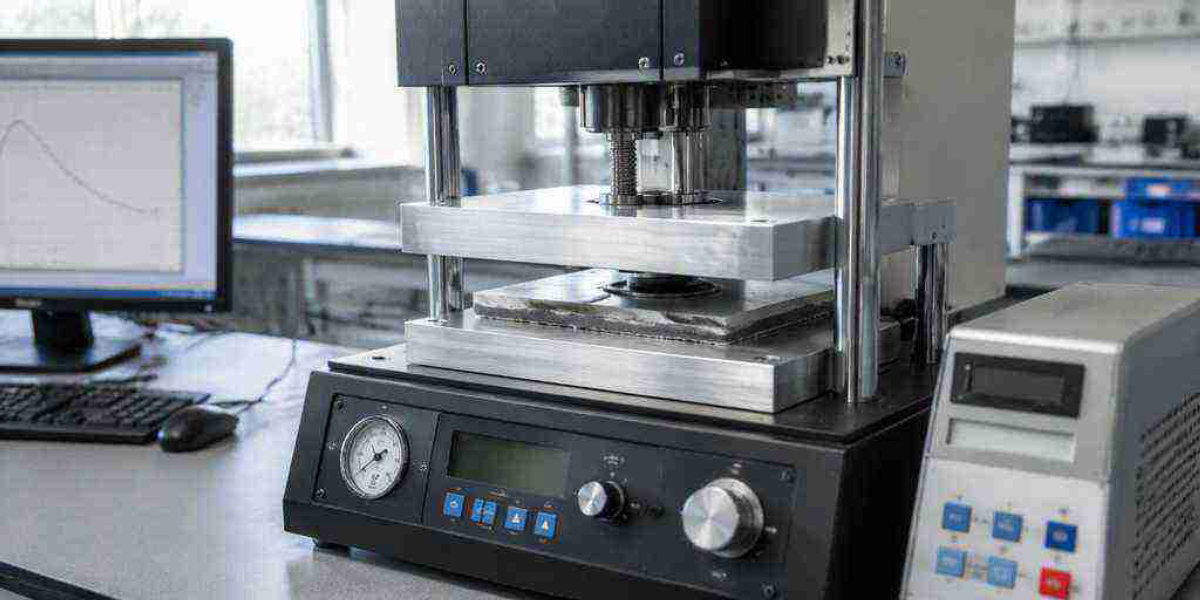

ASTM D5470测试时，标准允许的压力范围是0.069-3.4MPa（约10-500 psi）。厂家A用30psi测，厂家B用50psi测，同一块垫片的实测热阻能差20-30%。因为压力越高，垫片与测试板表面的微观空隙被填充得越充分，界面热阻越低。

贝格斯GAP PAD TGP 3000（简称GP3000S30）规格书里同时给了两个数据：30psi下热阻0.52°C·cm²/W，50psi下热阻0.38°C·cm²/W。如果只标一个"3W/m·K"的导热系数，不附带压力和压缩率条件，这个数字参考价值有限。

厚度的陷阱：原始厚度 vs 压缩后厚度

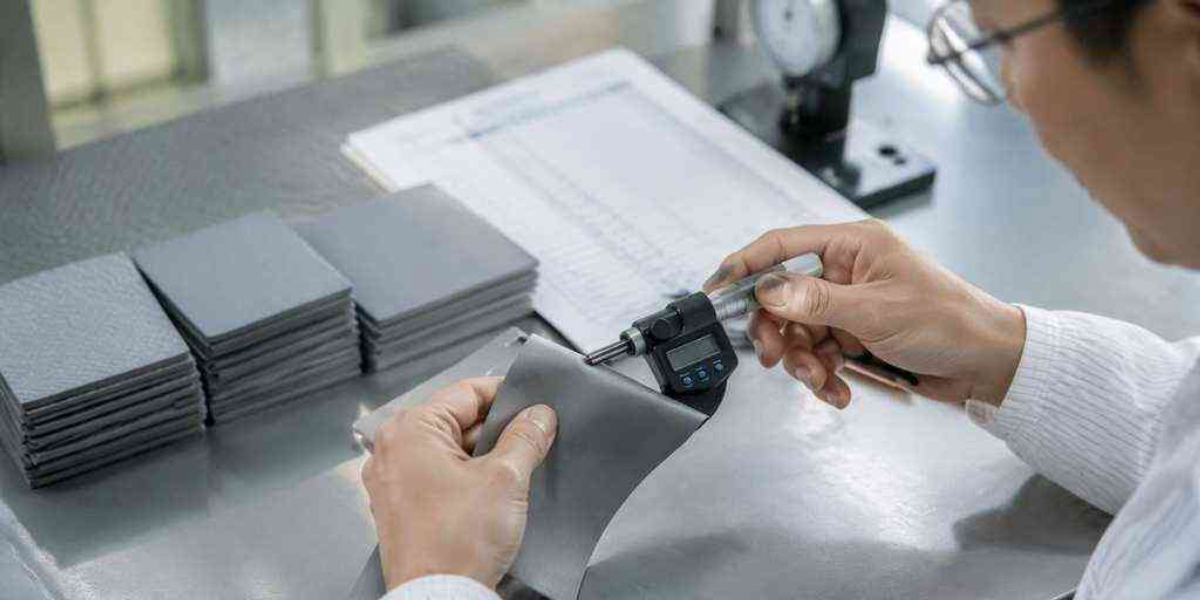

ASTM D5470要求Type II弹性体材料在测试时施加压力使产生5%厚度压缩。但不同厂家对"5%压缩"的理解不同：有的用原始厚度的95%作为测试厚度，有的用实际测得的压缩后厚度。

举例：1.0mm的垫片，5%压缩后理论厚度是0.95mm。但如果厂家按0.95mm算热阻，另一个厂家按实际装机压缩到0.85mm（20%压缩率）来评估，两者热阻差距又是15-20%。

这也是为什么GP3000S30在规格书里明确标注了不同压缩率下的厚度-热阻曲线。工程师选型时，应该按实际装机间隙和预计压缩率去查对应的热阻值，而不是直接用标称导热系数倒推。

表面粗糙度的隐性变量

ASTM D5470要求测试板表面粗糙度Ra≤0.4μm。但实际散热器的表面粗糙度往往在0.8-3.2μm之间。测试板越光滑，界面热阻越低，测出来的"表观导热系数"越高。

有些厂家用镜面测试板（Ra 0.2μm）出数据，工程师拿到Ra 1.6μm的铝散热器上装机，实测热阻当然比规格书差一大截。这不是虚标，是测试条件与使用场景不匹配。

选型时应该问供应商的5个问题

如果供应商只能给出一个孤零零的"3W/m·K"数字，建议换一家要数据。工程选型不是买参数，是买在真实工况下的表现。

实测 vs 标称：差距合理的区间

在真实装机条件下（50psi、25%压缩率、Ra 1.6μm散热器），一块标称3W/m·K的垫片，实测原位热阻通常是标准测试条件的1.2-1.5倍。如果差距超过2倍，才需要怀疑材料本身问题或测试造假。

贝格斯GP5000S35（5W/m·K）在50psi/25%压缩率下的实测原位热阻约为0.28°C·cm²/W，而同条件下GP3000S30约为0.42°C·cm²/W。两者差距33%，与标称导热系数的差距（67%）相比，实际表现差距被"压缩"了——因为界面热阻在总热阻中占了固定比例，材料本体的提升边际递减。

这也解释了为什么有些场景下，强行上5W不如用好3W：当界面热阻占总热阻50%以上时，提升材料导热系数带来的整体改善有限。
