AI服务器GPU散热不能只盯导热系数，HBM堆叠让"原位热阻"成为硬指标

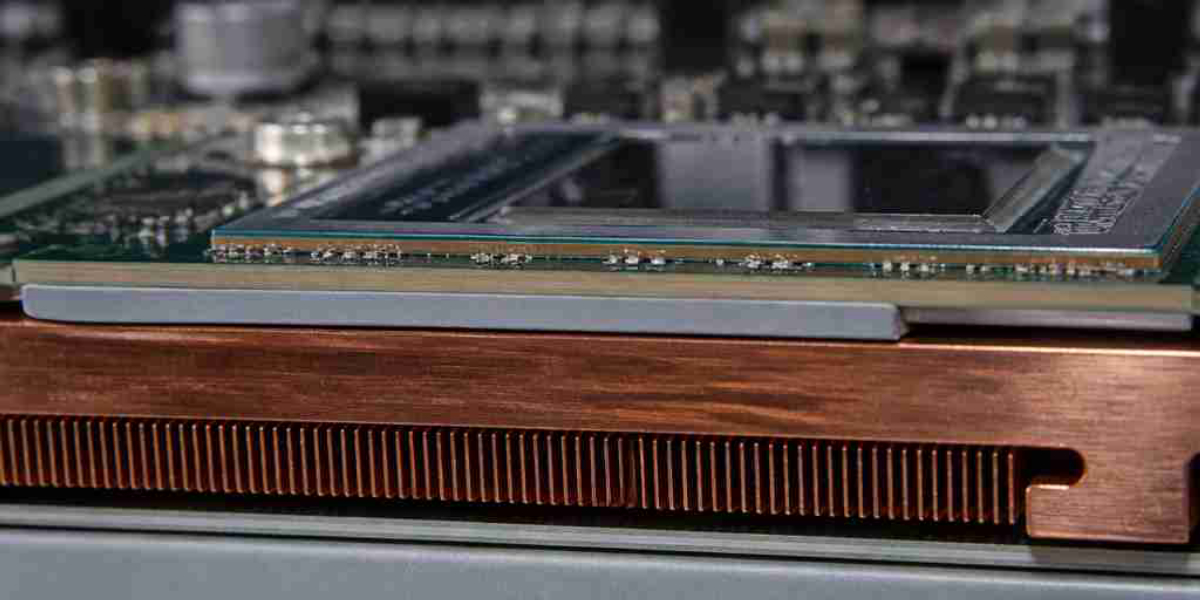

去年秋天，某智算中心批量部署了200台8卡A100服务器，跑了大模型训练不到两个月，有30%的节点出现GPU降频告警。运维团队排查了冷板流量、冷却液配比、机柜风道，都没找到根因。拆机才发现，GPU基板与冷板之间的导热垫片在HBM区域出现了局部悬空——垫片厚度选对了，但HBM3E堆叠后基板表面高度差被低估了。

HBM3E堆叠让芯片变成"山地地形"

传统GDDR显存是平铺在GPU核心旁边的，整个基板表面相对平整。HBM3E采用3D堆叠封装，8-12层DRAM芯片垂直叠在GPU核心旁边的硅中介层上，导致HBM区域比GPU核心区域高出0.3-0.8mm。一块基板上同时存在"高原"（HBM堆叠区）和"平原"（GPU核心与基板边缘），对导热垫片的厚度均匀性和压缩回弹提出了全新要求。

更麻烦的是热流密度。A100核心热流密度约60W/cm²，H100提升到80W/cm²，到了GB200的Blackwell架构，核心局部热点突破100W/cm²。作为对比，传统CPU的热流密度通常只有15-25W/cm²。这意味着AI服务器的散热不是"加强版PC散热"，而是进入了完全不同的物理 regime。

为什么"原位热阻"比导热系数更重要

很多工程师选型时先看导热系数：3W/m·K够不够用？5W/m·K是不是更好？这个思路在AI服务器场景下容易走偏。导热系数是材料在理想条件下的本征属性，但实际散热效果取决于"原位热阻"——也就是垫片在真实安装压力、表面粗糙度、压缩率和长期老化后的综合热阻。

以贝格斯GP3000S30（3.0 W/m·K）为例，在标准压力（50psi）和30%压缩率下，0.5mm厚度的原位热阻约为0.45°C·cm²/W。而同规格的GP5000S35（5.0 W/m·K）在同等条件下的原位热阻约为0.28°C·cm²/W。看起来差距明显，但如果安装压力不足——比如冷板螺丝扭矩没打够，导致实际压缩率只有15%——两款垫片的原位热阻都会翻倍，差距被大幅缩小。

换句话说，压不实比选不对更致命。这也是为什么英伟达在H100的官方散热指南里，对冷板安装压力的公差要求精确到±5psi。

液冷+垫片：不是二选一，是协同设计

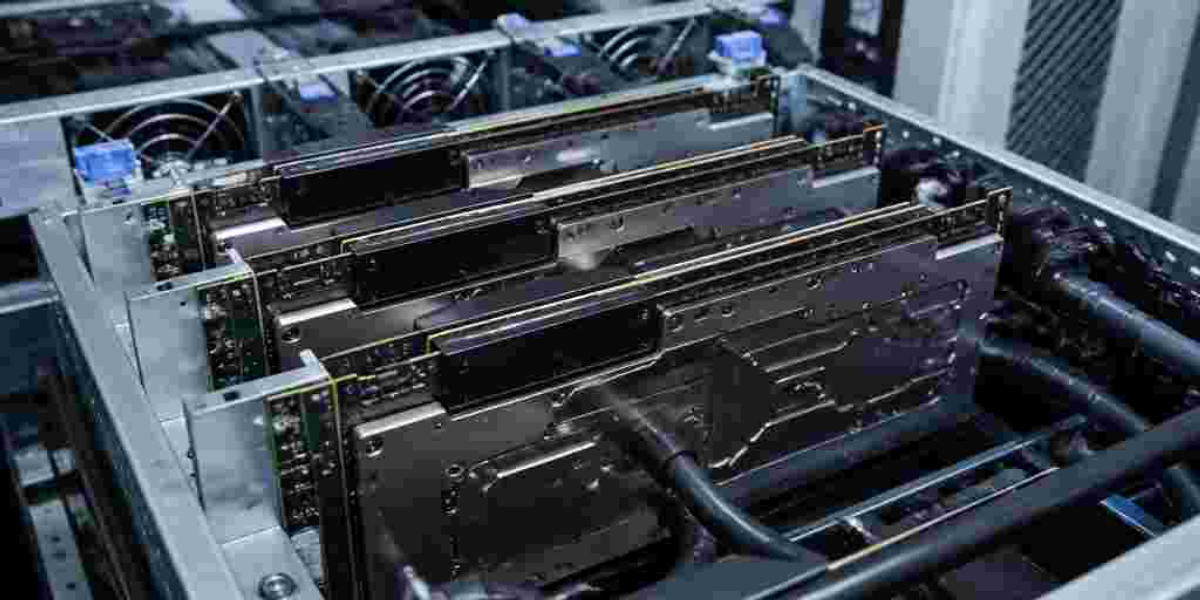

2025年液冷服务器市场增速超90%，冷板式液冷占70-78%市场份额。液冷解决了系统级排热，但芯片到冷板之间的这段微观界面仍然要靠导热垫片。液冷冷板表面精度比风冷散热器高一个量级（Ra 0.8-1.6μm vs. 3-6μm），但冷板与GPU基板之间仍有30-100μm的微观间隙。

液冷场景对垫片有额外要求：一是抗泵出性，冷却液的长期冲刷可能导致垫片边缘迁移；二是耐压性，冷板安装压力通常比风冷高30-50%。GP5000S35经过液冷工况验证，压缩25%时原位热阻低于0.25°C·cm²/W，-40℃~150℃循环1000次后热阻衰减<8%，满足数据中心5年寿命要求。

选型参考：按GPU代际匹配垫片规格

选型实操中的三个坑

坑一：只看导热系数，不看压缩回弹曲线。有些垫片标称5W/m·K，但压缩到20%后回弹不足，半年后就 permanently deformed，热阻持续爬升。贝格斯垫片的硅氧烷基体在30%压缩范围内保持弹性回弹，ASTM D395测试显示压缩永久变形<15%。

坑二：HBM区域垫片厚度照搬核心区的规格。HBM3E堆叠高度因厂商而异（海力士 vs. 三星的封装工艺有0.1-0.2mm差异），必须在样机阶段用塞规实测高度差，再定制厚度。直接用统一厚度垫片，HBM区可能压不实，核心区可能压过头。

坑三：忽略长期老化数据。数据中心设计寿命5年，垫片在高温高湿环境下的热阻衰减率直接决定第3-5年的散热裕量。GP5000S35在85℃/85%RH条件下老化1000小时后热阻变化<5%，这一点比初始导热系数更能说明长期可靠性。
