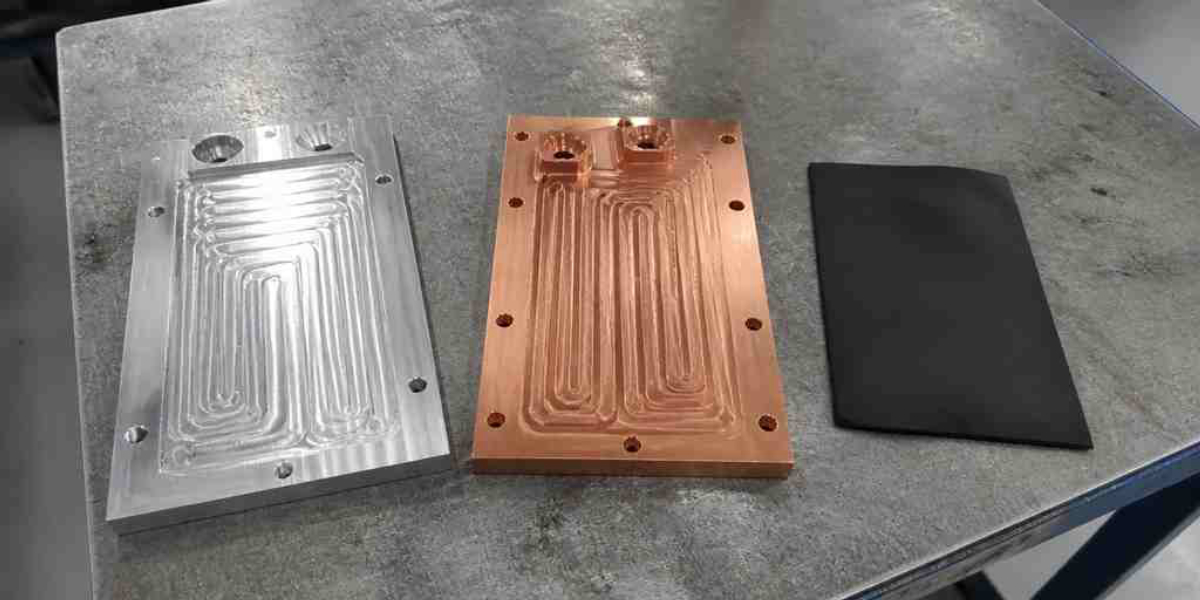

液冷板铜好还是铝好？接触热阻才是决定散热上限的关键

铜的导热系数约401 W/m·K，铝只有155-200 W/m·K，从数字上看铜快了将近一倍。但工程现场经常发现，铜冷板装上去之后散热提升远没有纸面数据那么好看。核心原因只有一个：接触热阻。

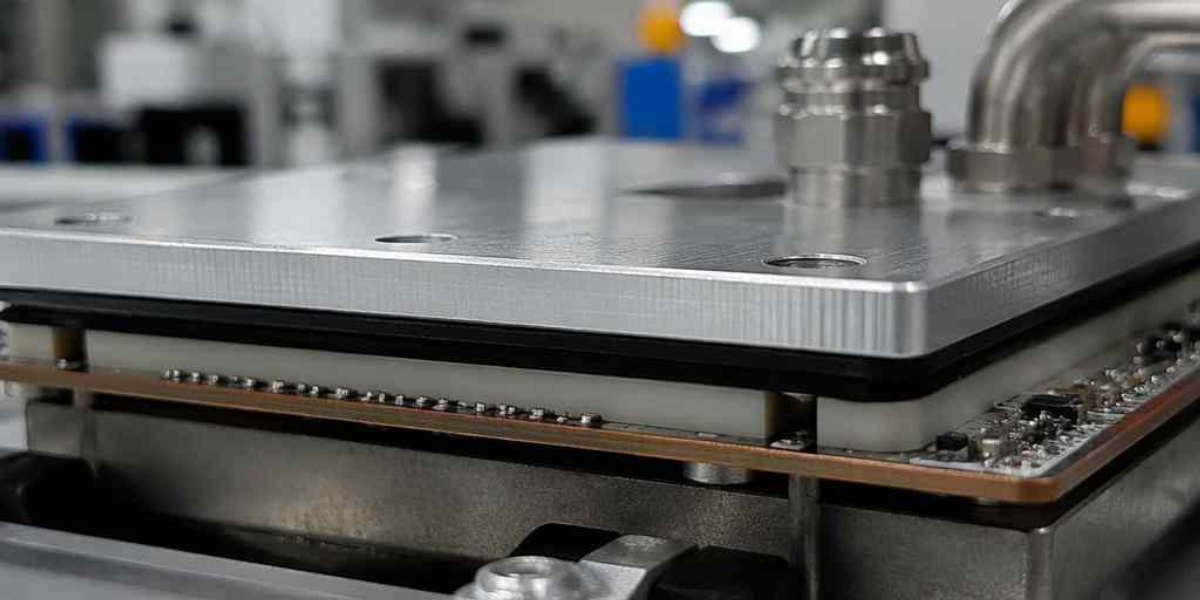

接触热阻发生在两个固体界面之间。芯片表面和冷板底板再怎么精密加工，微观上都是凹凸不平的。两个表面真正贴合的面积通常不到理论值的30%，中间空隙全靠空气填充。空气的导热系数只有0.026 W/m·K，这层薄薄的气隙把热传导效率直接拉下来。实测数据显示，界面接触热阻在总热阻中占比经常超过40%，也就是说材料导热性能再好，界面没处理好也是白搭。

铜的高导热性能在热流密度超过500W/cm²的极限场景下确实有优势，比如AI训练芯片的液冷方案。但这类场景在整个工业应用里占比不到5%。更常见的场景是新能源汽车电池包、工业电源、通信基站，热流密度在50-150W/cm²之间。在这个区间，铝冷板配合合适的导热界面材料，散热效果与铜冷板的差距可以控制在10%以内，而重量减轻了60%以上，成本降低了40-50%。

从焊接工艺角度看，铝的激光焊接熔池稳定性更好，气孔率低于铜的30%。铜的高反射率和高导热率导致激光焊接时能量散失严重，焊缝一致性差，量产良率上不去。这也是行业里头铜冷板价格居高不下的原因之一——不是材料贵，是工艺成本高。

导热硅胶垫片在铜铝冷板方案里都不是可有可无的配角，而是决定系统散热上限的关键组件。铜和芯片之间的界面同样需要填充，铝和芯片之间也一样。贝格斯GP5000S35（5.0W/m·K）用在铜冷板方案里能把接触热阻压到最低，GP3000S30（3.0W/m·K）在铝冷板的常规场景里性价比最高。选型逻辑不是导热系数越高越好，而是看整个热链路的热阻分布——材料导热、界面导热、对流换热，三者的平衡才是真正的优化目标。

从供应链角度，铝冷板的加工周期通常比铜冷板短30-40%，模具成本也低。对于需要快速迭代的项目，铝方案在时间和成本上都更有弹性。铜方案更适合散热极限明确、量产规模不大、对成本不敏感的高端项目。
